Oksijen sensörü sağlamlık kontrolü nasıl yapılır ?

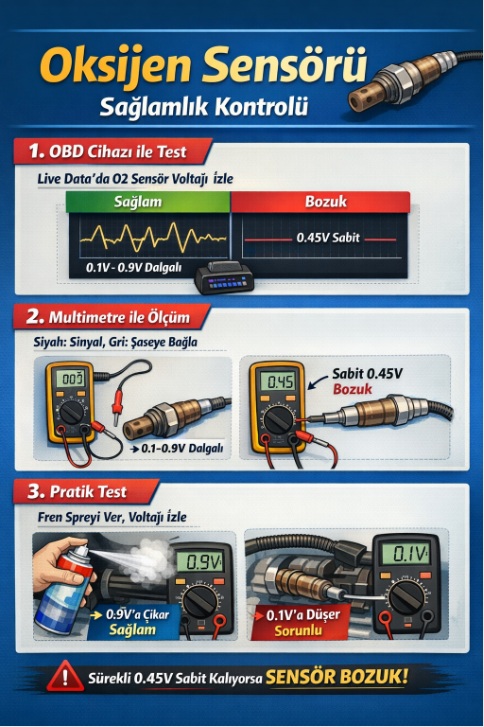

Oksijen sensörünün (lambda sensörü) sağlam olup olmadığını 3 farklı yöntemle denetim edebilirsin: OBD aygıtı ile, multimetre ile ve pratik test ile. En hakikat sonuç OBD aygıtıdır.

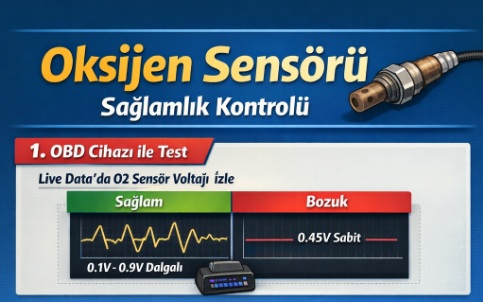

1. OBD Aygıtı ile Oksijen Sensörü Denetimi (En hakikat yöntem)
Aracı OBD aygıtına bağla ve live veri (canlı veri) kısmından O2 sensör voltajını izle.
Sağlam sensör pahaları:
- Voltaj daima değişir
- 0.1V – 0.9V ortasında süratli dalgalanır
- Sabit kalmaz
Arızalı sensör:
- Voltaj sabit kalır (0.45 civarı genelde)
- Çok yavaş değişir
- 0V yahut 1V sabit kalır
Rölantide paha daima inip çıkıyorsa sensör çalışıyor demektir.
2. Multimetre ile Oksijen Sensörü Ölçme
Sensör soketinde genelde 4 kablo olur:
- 2 kablo ısıtıcı
- 1 sinyal
- 1 şase
Adım adım:
- Aracı çalıştır ve motor ısınsın
- Multimetreyi DC Volt pozisyonuna al
- Siyah prob şaseye
- Kırmızı prob sinyal kablosuna
- Rölantide ölç
Değer:
- 0.1 – 0.9 V ortasında süratli değişmeli → Sağlam
- Sabit volt → Arızalı
- 0 V → Sensör ölü
- 1 V sabit → Sensör bozuk
HEMEN OKU: Oksijen sensörü uzatma aparatı ne işe fayda ?
3. Pratik Test (Zengin Karışım Testi)
Bu test sensörün reaksiyon verip vermediğini gösterir.
Test:
- Aracı çalıştır
- Hava filtresi hortumundan biraz fren spreyi / LPG gazı ver
- Sensör voltajı 0.8 – 0.9V‘a çıkmalı
- Gaz katıca 0.1V‘a düşmeli
Tepki veriyorsa sensör sağlamdır.
Oksijen Sensörü Arıza Belirtileri
- Yakıt tüketimi artar
- Egzoz kokusu artar
- Çekiş düşer
- Motor arıza lambası yanar
- Rölanti dalgalanır
- Katalizör arızası kusuru verir
Kısa Özet
| Sensör Voltajı | Durum |
|---|---|
| 0.1 – 0.9 daima değişiyor | Sağlam |
| 0.45 sabit | Bozuk |
| 0 V | Sensör ölü |
| 1 V sabit | Bozuk |
| Çok yavaş değişiyor | Sensör bitik |
Oksijen sensörü kablo renklerine nazaran nasıl ölçüm yapılır ?
Oksijen Sensörü Kablo Renkleri (4 Kablolu Sensör)
Çoğu araçta standarttır:
- 2 tıpkı renk (genelde beyaz) → Isıtıcı kabloları
- Siyah → Sinyal (ölçüm yaptığımız kablo)
- Gri → Şase (toprak)
1. Isıtıcı (Rezistans) Kontrolü
Bu kısım sensörün ısınıp çalışmasını sağlar.
Nasıl ölçülür:
- Kontağı kapat
- Sensör soketini çıkar
- Multimetreyi ohm (Ω) moduna al
- İki beyaz kabloyu ölç
Değer:
- 5 – 15 ohm → Normal
- Sonsuz (OL) → Rezistans kopuk (sensör bozuk)
- 0 ohm → Kısa devre (bozuk)
2. Sinyal Kablosu Ölçümü (En değerli test)
Bu, sensörün çalışıp çalışmadığını gösterir.
Nasıl yapılır:
- Sensör soketi takılı olacak
- Motor çalışacak ve ısınmış olacak
- Multimetreyi DC Volt al
- Siyah prob → Şase (araç gövdesi)
- Kırmızı prob → Siyah kablo (sinyal)
Değer:
- 0.1V – 0.9V ortasında süratli dalgalanmalı ✅
- Sabit 0.45V → ❌ Arızalı
- 0V → ❌ Sensör ölü
- 1V sabit → ❌ Bozuk
3. Şase (Gri Kablo) Kontrolü
Nasıl ölçülür:
- Multimetreyi ohm moduna al
- Gri kablo ile araç şasesi ortasında ölç
Değer:
- 0 ohm’a yakın → Sağlam
- Yüksek direnç → Şase sorunu
4. ECU’dan Gelen Voltaj Denetimi (Isıtıcı Besleme)
Nasıl yapılır:
- Kontağı aç (motor çalışmasa da olur)
- Soketi ayır
- Beyaz kablolardan birinde 12V olmalı
Yoksa:
- Sigorta
- Röle
- Tesisat sorunu olabilir
4 Kablolu Oksijen Sensörü Ölçüm Şeması
Oksijen Sensörü Soketi
————————-
| Beyaz | Beyaz | → Isıtıcı kabloları
| Siyah | Gri | → Sinyal ve Şase
————————-
Kablo Görevleri
| Kablo Rengi | Görevi | Nasıl Ölçülür |
|---|---|---|
| Beyaz | Isıtıcı + | Ohm |
| Beyaz | Isıtıcı – | Ohm |
| Siyah | Sinyal | Volt |
| Gri | Şase | Şase kontrol |
Adım Adım Ölçüm
1️⃣ Isıtıcı Direnci Ölçümü
- Soketi çıkar
- Multimetre → Ohm
- İki beyaz kabloyu ölç
Sonuç:
- 5 – 15 Ω → Normal
- OL / sonsuz → Sensör bozuk
- 0 Ω → Kısa devre
2️⃣ Sinyal Voltaj Ölçümü (En kıymetli test)
- Soket takılı olacak
- Motor çalışacak
- Multimetre → DC Volt
Prob teması:
Siyah prob → Araç şasesi
Değer:
- 0.1 – 0.9 V süratli değişiyorsa → Sensör sağlam
- 0.45 sabit → Sensör arızalı
- 0 V → Sensör ölü
- 1 V sabit → Sensör bozuk
3️⃣ Şase Kontrolü
- Multimetre → Ohm
- Gri kablo ile araç şasesi ölç
Sonuç:
- 0 – 1 Ω → İyi
- Yüksek direnç → Şase kopuk
4️⃣ Isıtıcıya Voltaj Geliyor mu?
- Kontağı aç
- Soketi çıkar
- Beyaz kablolardan birinde 12V olmalı
Yoksa:
- Sigorta
- Röle
- Kablo tesisatı
Çok Kolay Şema (Akılda Kalıcı)
Siyah → Sinyal (Volt)
Gri → Şase
Sensör Sağlam mı Tablosu
| Ölçüm | Sonuç |
|---|---|
| Beyaz-Beyaz 5–15 ohm | Sağlam |
| Siyah kablo 0.1–0.9V dalgalı | Sağlam |
| Gri şase 0 ohm | Sağlam |
| Siyah sabit volt | Bozuk |
| Beyaz sonsuz ohm | Bozuk |
Araba üzerindeyken nereden prob sokulur ?(soketi sökmeden ölçüm)
Araba üzerindeyken oksijen sensörünü ölçmenin tekniği back-probe (arkadan prob sokma) formülüdür. Soketi sökmeden ölçüm yapılır. Bu en hakikat metottur zira sensör çalışırken ölçmüş olursun.
Aşağıda adım adım anlatıyorum.
Soketi Sökmenden Ölçüm (Back-Probe Yöntemi)
Prob Nereye Sokulur?
Sensör soketinin kablo tarafından, yani arttan kablonun sokete girdiği yerden prob sokulur.
↑
Prob buradan
Önemli: Prob metal pine değmeli, kabloyu delme.
Hangi Kabloya Prob Sokulacak?
Standart 4 kablolu sensörde:
| Renk | Görev | Ölçüm |
|---|---|---|
| Siyah | Sinyal | Volt |
| Gri | Şase | Şase |
| Beyaz | Isıtıcı | Volt |
| Beyaz | Isıtıcı | Volt |
Sinyal Voltaj Ölçümü (En Önemlisi)
Bağlantı:
- Kırmızı prob → Siyah kablo (arkadan sokete giren yer)
- Siyah prob → Motor şasesi
Motor çalışırken ölç:
| Voltaj | Durum |
|---|---|
| 0.1 – 0.9 daima değişiyor | Sensör sağlam |
| 0.45 sabit | Sensör arızalı |
| 0 V | Sensör ölü |
| 1 V sabit | Sensör bozuk |
Motor ısındıktan sonra dalgalanma başlamalı.
Isıtıcı Voltaj Ölçümü
Kontak açıkken:
- Prob → Beyaz kablolardan biri
- Diğer prob → Şase
12V görmen lazım.
Yoksa sigorta / röle / tesisat arızası.
Profesyonel Ustaların Yöntemi
En kolay ölçüm:
- Ataş yahut iğne al
- Soketin gerisinden kablonun yanından içeri sok
- Multimetre probunu ataşa değdir
- Ölçüm yap
Bu usul soketi sökmeden ölçüm yapmayı sağlar.
Çok Değerli Not
Motor ısınmadan sensör düzgün ölçülmez.
Ölçüm yapmadan evvel:
- Aracı çalıştır
- 5–10 dakika bekle
- Sonra ölç
Sensörün %90 Bozuk Olduğunu Gösteren Değerler
| Ölçüm | Arıza |
|---|---|
| 0.45 sabit | Sensör bitmiş |
| Çok yavaş değişim | Sensör ömrü bitmiş |
| 0 V | Sensör ölü |
| 1 V sabit | Sensör kısa devre |
| Isıtıcıya volt yok | Sigorta / röle |
Katalizör öncesi sensör ile sonrası sensör kıymet farkı
Katalizör öncesi ve sonrası oksijen sensörü kıymet farkı, katalizörün sağlam mı tıkalı mı olduğunu anlamanın en düzgün yoludur. Bu test OBD canlı datadan yapılır.
Sensörlerin Görevi
- Katalizör öncesi sensör (Sensor 1) → Yakıt karışımını ayarlar
- Katalizör sonrası sensör (Sensor 2) → Katalizörün çalışıp çalışmadığını denetim eder
Buradaki katalizör: Katalitik konvertör
Sağlam Sistem Nasıl Olur?
Canlı datada voltaj grafiği şöyle olmalı:
| Sensör | Voltaj Davranışı |
|---|---|
| Ön sensör | 0.1 – 0.9 süratli dalgalanır |
| Arka sensör | 0.6 – 0.7 civarı sabit olur |
Yani:
- Ön sensör zigzag
- Arka sensör düz çizgi
Bu durumda:
- Sensörler sağlam
- Katalizör sağlam
Katalizör Bozuksa Ne Olur?
Eğer canlı bilgide:
| Sensör | Voltaj |
|---|---|
| Ön sensör | Dalgalı |
| Arka sensör | Dalgalı (ön sensör gibi) |
Bu durumda:
Katalizör misyon yapmıyor yahut boş / tıkalı / iptal edilmiş.
Bu genelde şu yanlışları verir:
- P0420
- P0430
- P20EE
- Motor arıza lambası
Çok Net Özet Tablosu
| Ön Sensör | Art Sensör | Sonuç |
|---|---|---|
| Dalgalı | Sabit | Sistem sağlam |
| Dalgalı | Dalgalı | Katalizör bozuk |
| Sabit | Sabit | Sensör bozuk |
| 0 Volt | 0 Volt | Kablo / sensör arızası |
Volt Değerleri
| Sensör | Olağan Volt |
|---|---|
| Ön sensör | 0.1 – 0.9 V |
| Arka sensör | 0.6 – 0.8 V sabit |
Ustaların En Pratik Yorumu
Ustalar şöyle bakar:
Ön sensör kalp atışı üzere çalışır,
Arka sensör düz çizgi üzere durur.
İkisi birebir çalışıyorsa katalizör ölmüştür.
Ek Bilgi (Çok Önemli)
Eğer:
- Arka sensör sabit 0.45 ise → Sensör bozuk
- Arka sensör 0.1–0.9 zıplıyorsa → Katalizör bozuk
- Ön sensör yavaş çalışıyorsa → Ön sensör bitmiş
- Yakıt tüketimi arttıysa → Ön sensör arızalı olabilir
OBD canlı datada hangi sensör Bank1 Sensor1 / Bank1 Sensor2 hangisi
OBD canlı datada Bank1 Sensor1 / Bank1 Sensor2 karışır, lakin mantığı çok kolaydır. Bir defa öğrenince karıştırmazsın.
Bank ve Sensor Ne Demek?
- Bank → Motor tarafı (V motorlarda sağ/sol taraf)
- Sensor → Katalizöre nazaran sensör sırası
Çoğu araç (örneğin Renault, Fiat, Volkswagen dizel ve küçük akaryakıtlı motorlar) tek bank olduğu için yalnızca Bank1 vardır.
Sensör Yerleri
| OBD İsmi | Sensör Yeri |
|---|---|
| Bank1 Sensor1 | Katalizör öncesi |
| Bank1 Sensor2 | Katalizör sonrası |
Yani:
Kısaca:
- Sensor 1 = Ön sensör (Lambda)
- Sensor 2 = Art sensör (Katalizör sensörü)
OBD Canlı Data Pahaları Nasıl Olmalı?
| Sensör | Voltaj Davranışı |
|---|---|
| Bank1 Sensor1 | 0.1 – 0.9 süratli değişir |
| Bank1 Sensor2 | 0.6 – 0.8 sabit |
Canlı Data Yorumu (Çok Önemli)
| Bank1 S1 | Bank1 S2 | Sonuç |
|---|---|---|
| Dalgalı | Sabit | Normal |
| Dalgalı | Dalgalı | Katalizör bozuk |
| Sabit | Sabit | Sensör bozuk |
| 0 Volt | 0 Volt | Kablo / sensör arızası |
| S1 yavaş | S2 sabit | Ön sensör bitik |
Hata Kodları ile Sensör İlişkisi
| Kusur Kodu | Sorun |
|---|---|
| P0130 | Bank1 Sensor1 arızası |
| P0136 | Bank1 Sensor2 arızası |
| P0420 | Katalizör verimsiz |
| P0141 | Sensor2 ısıtıcı arızası |
En Kolay Akılda Kalıcı Yöntem
Şunu unutma:
Sensor 1 = Motora yakın
Sensor 2 = Egzoza yakın
veya
1 = Ön
2 = Arka
Canlı bilgi ekranında olağan çalışan sensör grafiği nasıl görünür ?
Canlı data ekranında oksijen sensörü grafiğini okumayı öğrenirsen, sensör mü bozuk katalizör mü bozuk çabucak anlarsın. Bilhassa OBD uygulamalarında (örneğin Torque yahut Car Scanner ELM OBD2) bu grafikler görülür.
Aşağıda olağan ve arızalı durumları anlatıyorum.
1. Olağan Çalışan Sensör Grafiği
Bank1 Sensor1 (Katalizör Öncesi)
Bu sensör zigzag grafik çizer.
Grafik şöyle görünür:
| / / /
0.5V |–/—-/—-/—-—-
|
0.1V |
Özellikleri:
- 0.1V ile 0.9V ortasında sarfiyat gelir
- Sürekli hareket eder
- Dalga üzere görünür
- Saniyede birkaç kere değişir
👉 Bu sensör yakıt karışımını ayarladığı için daima çalışır.
Bank1 Sensor2 (Katalizör Sonrası)
Bu sensör düz çizgiye yakın olur.
0.7V |———————-
0.5V |
0.1V |
Özellikleri:
- Genelde 0.6 – 0.8 V civarı
- Çok az oynar
- Düz çizgi gibi
👉 Bu katalizörün düzgün çalıştığını gösterir.
2. Katalizör Bozuksa Grafik Nasıl Olur?
En kıymetli durum budur.
Eğer grafikte:
Sensor2: / / / /
İki sensör de birebir dalgayı yapıyorsa → katalizör çalışmıyor.
Bu durumda genelde:
- P0420
- P0430
- P20EE
hataları çıkar.
Katalizör: Katalitik konvertör
3. Sensör Bozuksa Grafik
Ön sensör bozuksa:
Sabit çizgi → Sensör ölmüş
Arka sensör bozuksa:
veya
1V ——————-
4. Tüm Durumların Özeti
| Sensor1 | Sensor2 | Sonuç |
|---|---|---|
| Dalgalı | Sabit | Normal |
| Dalgalı | Dalgalı | Katalizör bozuk |
| Sabit | Sabit | Sensör arızalı |
| Çok yavaş dalga | Sabit | Ön sensör bitik |
| Dalgalı | 0V | Arka sensör bozuk |
5. Ustaların Kuralı (Çok Önemli)
Şu cümleyi unutma:
Ön sensör kalp ritmi üzere çalışır.
Arka sensör düz çizgi üzere durur.
İkisi aynıysa katalizör ölmüştür.
