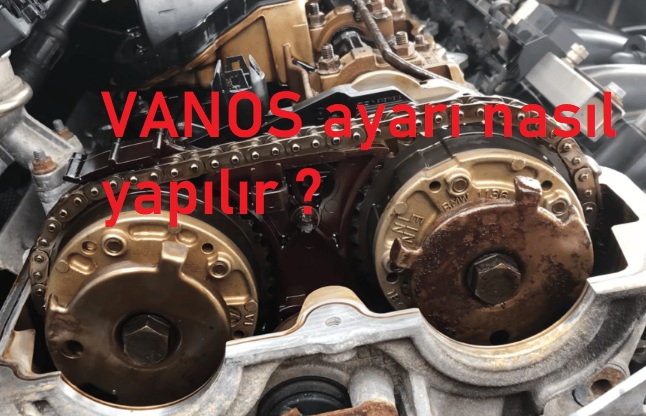

VANOS ayarı nasıl yapılır ?
Aşağıda BMW VANOS ayarının (kam zamanlama senkronizasyonunun) nasıl yapıldığını, profesyonel bir ustanın uyguladığı formda en ayrıntılı ve adım adım anlatıyorum. Bu anlatım; M52TU – M54 – M56 çift VANOS motorlar için geçerlidir (diğer motorlarda prensip birebirdir, ama aparatlar değişir).
Bu tanım “evde denenecek bir yöntem” değildir; zira zamanlama yanılgısı motoru bozabilir. Lakin mantığı net biçimde kavramanı sağlar.
🧰 Gerekli Özel Aparatlar
Krank kilitleme pimi
Kam mili kilitleme aparatı (arka tarafı bloklayan plakalar)
VANOS sıkıştırma ve boşaltma aparatı
Eksantrik ayar milleri
Tork anahtarı
İnce iş için sentil, cetvel, işaretleme kalemi
Bunlar olmazsa VANOS ayarı yapılamaz.
🧭 1. Motorun Ayar İçin Hazırlanması
✔ Motor soğutulur
Sıcak motorda yağ basıncı ve metal genleşmesi yanılgılı sonuç verir.
✔ Üst kapak, manifold ve VANOS kapağı sökülür
VANOS ünitesine erişim sağlanır.
✔ Triger zinciri görünür hale getirilir
Dişli ve zincir erişilebilir olmalıdır.
🕘 2. Motor ÜÖN (Üst Meyyit Nokta) Pozisyonuna Getirilir
✔ Krank mili saat istikametinde çevrilir
1 numaralı silindir ÜÖN pozisyonuna gelir.
✔ Krank kilitleme pimi takılır
Krank artık milim kımıldamaz.
👉 Bu adım çok kritiktir.
Krank bir diş bile kaçık olursa eksiksiz zamanlama bozulur.
🔒 3. Kam Milleri Kilitlenir
Motorun gerisinden iki eksantrik miline kam kilitleme aparatı takılır.
Bu aparat şunları sağlar:
Emme ve egzoz milleri tam fabrika açısında sabitlenir
Mil dönmez, kaymaz
VANOS’un kurulacağı referans açı oluşur
⚙️ 4. Eksantrik Dişlilerinin Boşaltılması
Dişli cıvataları hafif gevşetilir (tam sökülmez).
Amaç:
Dişli kam milinden bağımsız hareket edebilir hâle gelir
Bu sayede VANOS pistonları takılırken dişliler kendi ülkü açılarına oturur
Bu süreç yapılmazsa zamanlama asla yanlışsız olmaz.
🔧 5. VANOS Pistonlarının Pozisyonlanması
Çift VANOS ünitesinde 2 piston (emme + egzoz) bulunur.
✔ Pistonlar aparatlar ile “baz pozisyon”a alınır
Emme pistonu büsbütün geri
Egzoz pistonu aşikâr bir referans noktasında
Bu, VANOS’un “başlangıç konumudur”.
✔ Solenoid kanalları temizlenir
VANOS’un çalışmasını etkileyen yağ yolları tıkanmamalıdır.
🧩 6. VANOS Ünitesinin Motora Takılması
VANOS ünitesi dikkatlice kam mili dişlilerinin üzerine kaydırılarak takılır.
Buradaki kritik ayrıntı:
VANOS takılırken içerideki pistonlar ileri gerçek hareket eder
Bu hareket kam dişlilerinin gerçek çalışma açısını belirler
Bu nedenle dişlilerin cıvataları gevşek bırakılır (serbest dönebilmesi için).
🔧 7. Dişli Cıvatalarının Sıkılması
✔ VANOS ünitesi yerine oturduktan sonra
Dişli cıvataları hakikat tork pahasında sıkılır:
Emme dişlisi: ~ 10 Nm + açı
Egzoz dişlisi: ~ 10 Nm + açı
(Bu kıymet motor tipine nazaran biraz değişebilir.)
Bu sıkım VANOS’un “senkron” çalışmasını sağlar.
🛠 8. Aparatlar Sökülür
Kam kilitleme aparatı çıkarılır
Krank kilitleme pimi çekilir
Motor elle saat istikametinde en az 2 cins çevrilir
Amaç:
✔ Motorun sıkışmadan dönmesi
✔ Zamanlama atlamaması
✔ VANOS’un iki tarafının senkron hareket ettiğini doğrulamak
📏 9. Denetim Ayarı (En Değerli Adım)
Motor tekrar ÜÖN’e getirilir ve:
Kam kilitleme aparatı yerine düzgün oturuyorsa → ayar doğru
Aparat oturmuyorsa → zamanlama 1–2 derece kaçık demektir
Bu durumda süreç baştan tekrarlanır.
Profesyonel bir usta bile bazen ayarı 3 kez tekrar eder, zira 1 dişlik kaçıklık:
2000–3000 periyotta çekiş boşluğu
Rölanti sarsıntısı
P0011–P0012–P0015 kusur kodları
LPG’de tekleme
gibi sıkıntılara neden olur.
📌 10. Motor Çalıştırılır ve Adaptasyon Yapılır
Motor 10–15 dakika rölantide bırakılır
ECU yeni VANOS zamanlamasını öğrenir
Zengin/fakir karışım adaptasyonu yapılır
ISTA/D yahut INPA ile VANOS kıymetleri denetim edilir
Adaptasyon sonrası:
Kam zamanlama açıları stabil
Avans geri/ileri koordineli
Rölanti düzgün
olmalıdır.
🎯 Kısaca Özet
VANOS ayarı = Krank + kam + dişli + VANOS pistonlarının birebir anda fabrika açısına getirildiği senkronizasyon sürecidir.
Doğru ayar sonuçları:
Alt dönem torku artar
2000–3000 rpm’de boşluk kaybolur
Yakıt tüketimi düşer
Üst evre güçlenir
Rölanti ipek üzere olur
Yanlış ayar sonuçları:
Çekiş sorunu
Tekleme
Dalgalı rölanti
Arıza ışığı
Yüksek yakıt
Zamanlama yanlışları (P0011–P0012–P0015–P0016)
